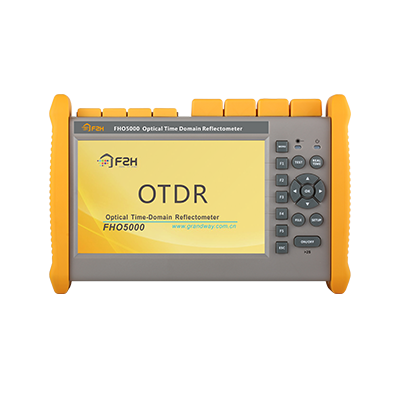

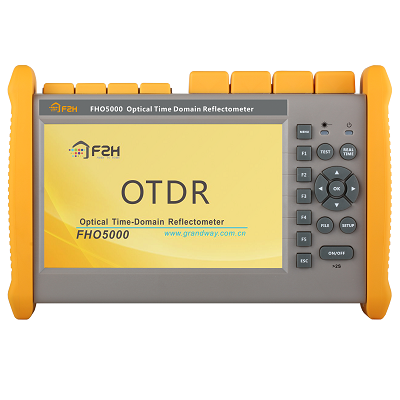

FHO5000 系列 OTDR

GRANDWAY

功能

FHO5000 系列 OTDR 是多功能的光纤测试工具。功能涵盖了不同的光网络测试,多种波长和动态的组合测试。简单和人性化的操作,将会使它成为光纤网络测试的得力助手。


7 英寸

大屏

24~45dB

动态范围

3.6~8m

衰减盲区

0.8~1.2m

事件盲区

80000

曲线存储


产品资料


相关软件


用户手册


资质认证

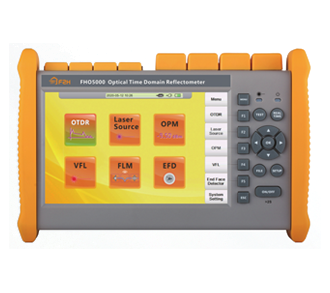

多功能测试

一键测试,实时测试和光眼测试

3个USB 接口 6 小时连续测试 内置 VFL/LS/OPM

8GB测试数据存储

200km 长距测试

26~45dB 多动态范围

人性化结构界面设计

7-英寸彩色触摸屏

1m高度防摔

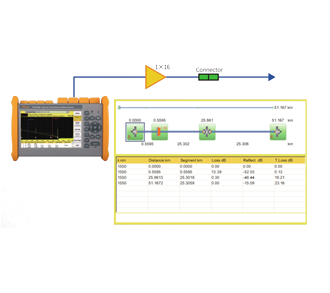

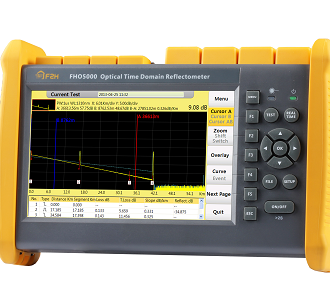

光眼测试

智能多脉冲宽度分析,可直观显示光纤链路的所有事件

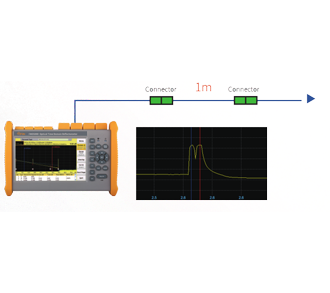

1m 超短盲区

超短盲区帮助识别短距光纤

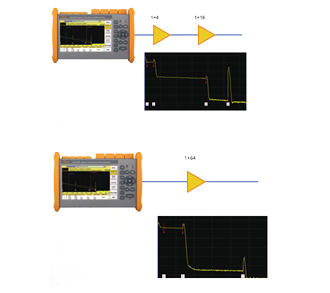

过分光器测试

测试两个分光器光纤线路1×4 + 1×16

测试一根分光器光纤线路


过分光器测试

测试两个分光器光纤线路1×4+1×16

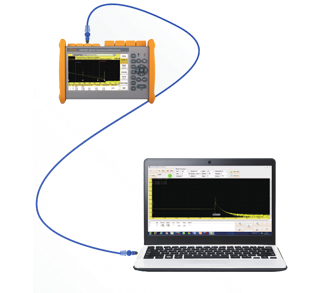

远程控制

通过以太网端口远程控制FHO5000

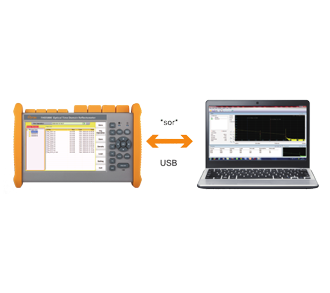

OTDR报告导出

易于导出,制作报告

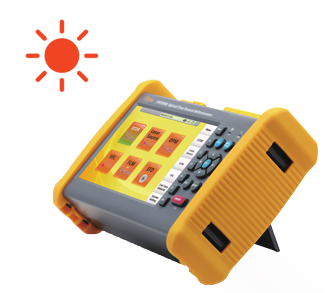

适用于各种工作环境

背光调节,强光下屏幕清晰可见

技术参数

项目参数
脉冲宽度SM3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs
MM

850nm:3ns,5ns,10ns,20ns,50ns,100ns,200ns,500ns,1us

1300nm:3ns,5ns,10ns,20ns,50ns,100ns,200ns,500ns,1us,2us

测试范围SM100m、500m、2km、5km、10km、20km、40km、80km、120km、160km、240km
MM

850nm:500m,2km,5km,10km

1300nm:500m,2km,5km,10km,20km,40km,80km

采样分辨率最小 0.05m
采样点128,000
线性度≤0.05dB/dB
损耗阈值0.01dB
损耗分辨率0.001dB
距离分辨率0.01m
距离精度±(1m+测试距离×3×10 -5 +采样分辨率) (不计折射率误差)
数据存储≥ 160000 条
红光源10mW,CW/2Hz

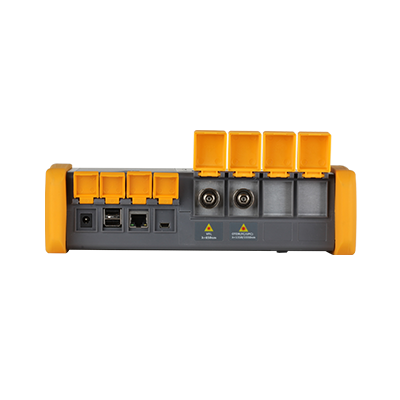

接口RJ-45,3*USB(Type A×2,Type B×1)
显示器7 英寸 TFT-LCD(触摸屏为可选)
电池7.4V/4.4Ah 锂电池(带空运许可证),6 小时连续工作
温度工作温度:-10℃~+50℃;存储温度:-20℃~+70℃
湿度≤ 95%(无冷凝)
尺寸/重量253×168×73.5mm / 1.5kg(带电池)
配件腕带,充电适配器,电池,USB线,快速指南,携带包

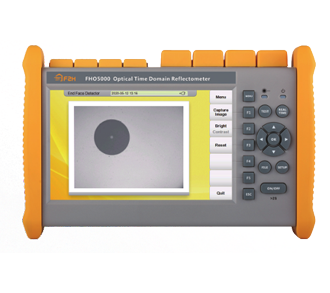

可选SC / LC适配头,光功率计,光源,触摸屏,WiFi,端检仪

仪表型号

型号波长动态范围盲区
FHO5000-D261310/1550nm26/24dB0.8/4m
FHO5000-D3535/33dB0.8/4m
FHO5000-D4040/38dB1/4m
FHO5000-D4343/41dB1/5m
FHO5000-D4545/43dB0.8/3.6m
FHO5000-TP351310/1490/1550nm35/33/33dB0.8/4m
FHO5000-T40F1310/1550/1625nm40/38/38dB1/4m
FHO5000-T43F43/41/41dB1/5m
FHO5000-T45F45/43/43dB0.8/3.6m
FHO5000-M21850/1300nm19/21dB1.2/8m
FHO5000-MD21850/1300nm19/21dB1.2/8m
1310/1550nm35/33dB0.8/4m
FHO5000-MD22850/1300nm19/21dB1.2/8m
1310/1550nm40/38dB1/4m

配件列表

OTDR 主体锂电池携带包
腕带适配器充电线
USB 线校准报告用户指南
