光维通信助力华东某市5G波分前传项目测试

日期: 2020-12-31
访问量: 441




2020年12月光维通信和华东某运营商交流5G前传综合测试仪,并获得了客户积极认可。该测试仪具有以下特点:


1)机身小巧,一机多用

在紧凑小巧仪表上集成了常用的光测试功能,包括18波CWDM光功率计、1650波长的OTDR(测试波长1650nm)、红光源、光源等。真正实现了一机在手测试无忧。


2)测试不影响业务,测试时间短

串接测试的光路不中断,业务不掉线。插入损耗极低,约1dB。

串接测试支持一次测试读出上下行全部光功率,时间小于10秒,远远快于传统的端接测试。


3)OTDR针对前传场景做了定制化优化

OTDR支持带光测试。使用1650nm带外测试波长,测试过程中不影响业务传输。

OTDR针对前传10KM距离做了性能增强,在50ns脉冲宽度时仅有10米的事件盲区。


4)支持蓝牙和SDK

方便快速和客户前传光纤资源库对接


5)设置多个验收光功率门限

可在表内设置多个验收光功率门限,帮助快速完成验收。

在交流完毕后,光维通信应邀在当地利用5G波分前传综合测试仪进行现场测试验证。


测试第一天

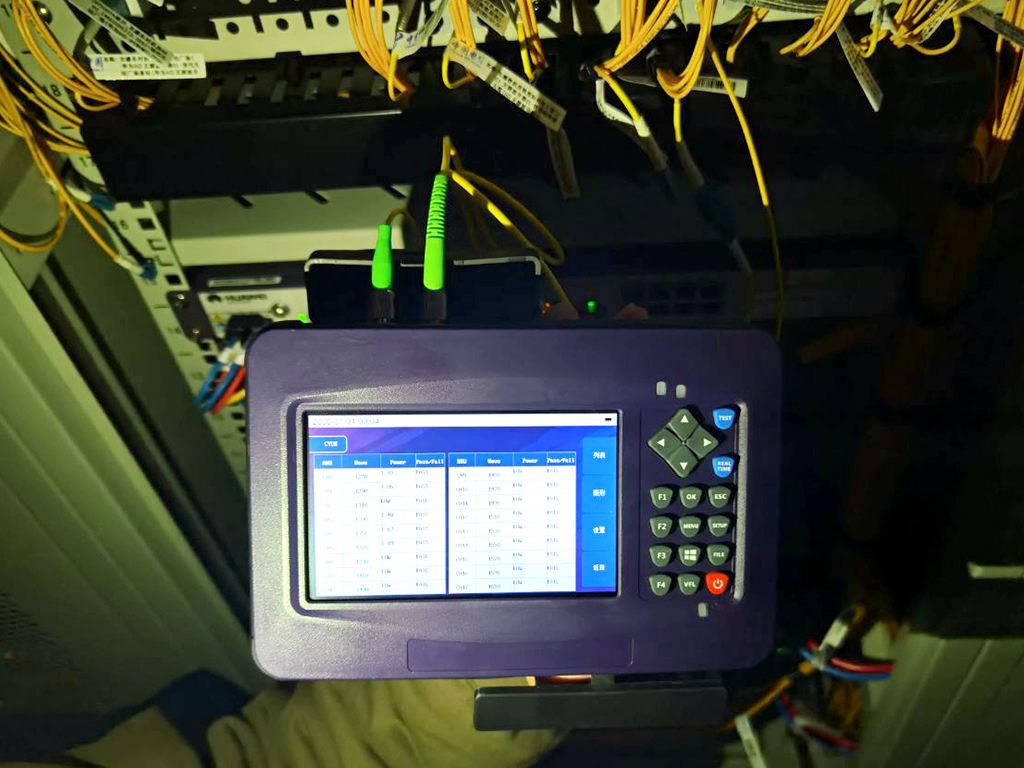

早上,技术小组在DU侧的波分复用器主干COM口进行了串接测试,用以测试主干线路。在测试光功率时,不需要像老式的CWDM功率计那样对上下行功率分别测试2次。在正确接入后,就能得到OTDR曲线和光功率,这些数据既能用于分析光纤线路、光模块或波分设备的健康状况,也可在验收完成后进行数据的归档收集,便于日后管理查询。


在测试机房巧遇某研究院的杜工,技术小组和杜工就5G前传综合测试仪表的未来方向进行探讨,该仪表丰富的功能获得杜工称赞。

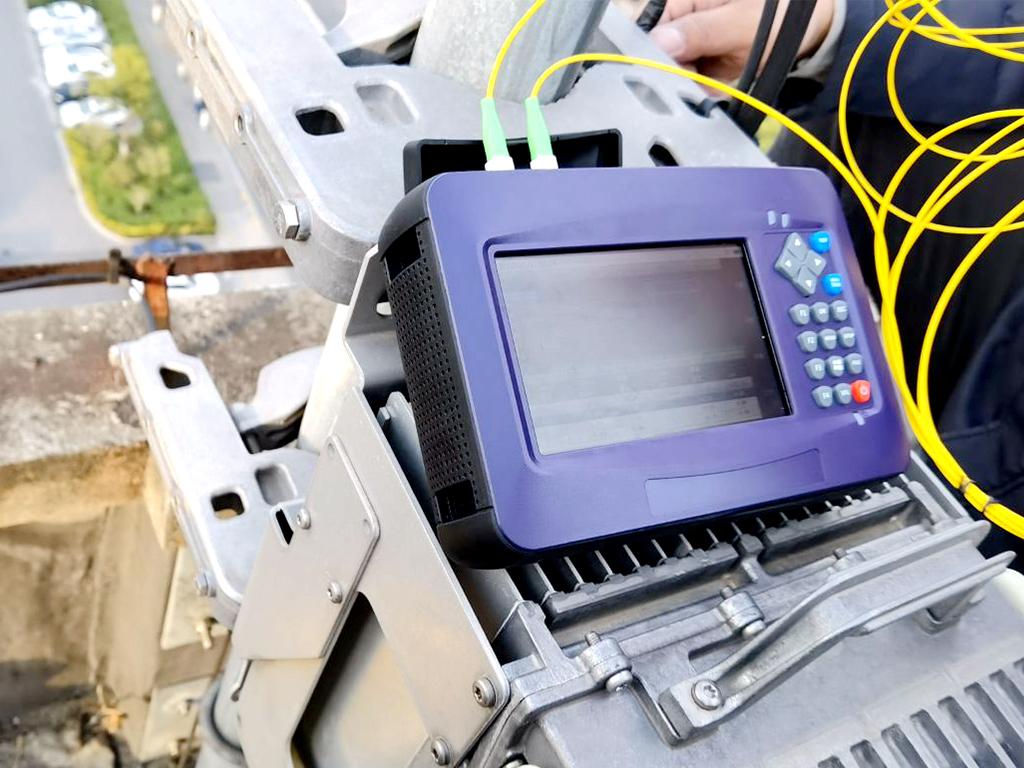

当日下午,技术小组由机房赶赴楼顶天线AAU侧测试,我们选择正北方向的AAU设备,在维护工作人员的协助下进行了测试,准确地测量彩光模块1271nm发/1331nm收的功率值,而平时维护人员的光功率计测试会有2~3dB的误差。这一表现赢得了维护工作人员的认可。






测试第二天


在获得当地运营商许可后,跟随维护人员对机房内报障的点使用我司仪表进行排障。在排障过程中遇到如:DU侧设备3个信号指示灯全灭,3个小区5G线路出现故障的情况。这时,维护人员会按照经验判断故障,而我司仪表可以接入测试,用数据进行分析,更具说服力。排障步骤如下:


排障步骤一

利用综合测试仪表在DU侧对主干线路进行串接测试,测量主干线路的上下行6波的功率值。

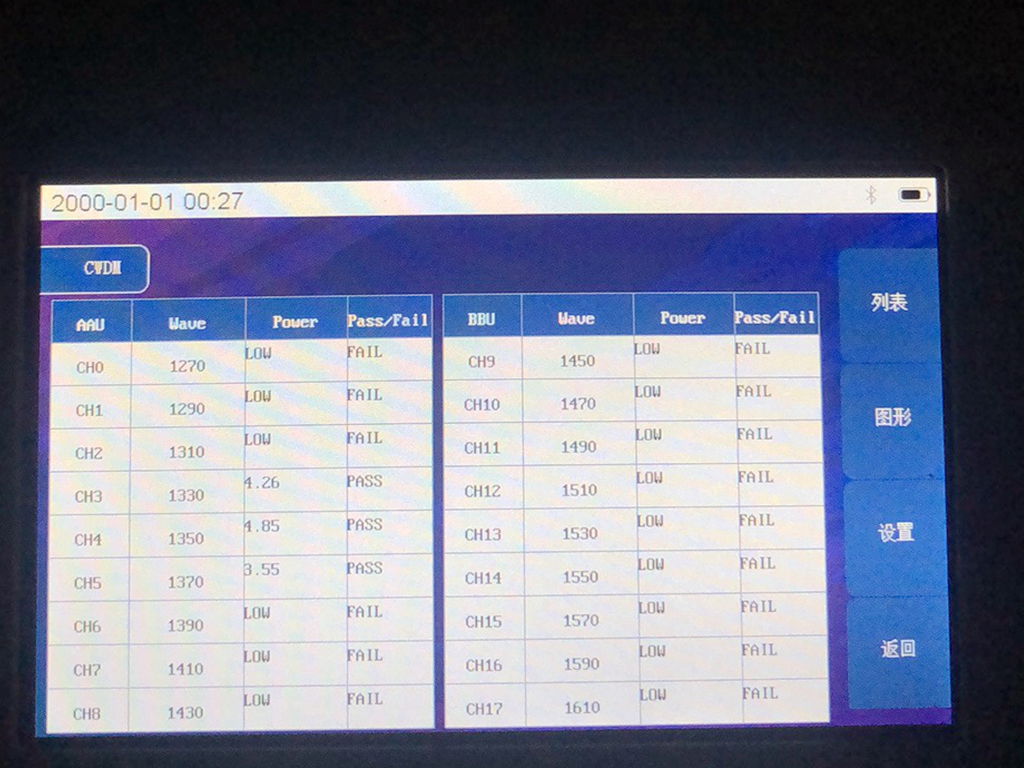

测试结果如上图,单次串接测量获取到上下行6波功率值,DU侧三个回光1271/1291/1311nm都检测不到,显示功率为LOW;只检测到DU侧1331/1351/1371nm三个光模块的发光功率正常。首先排除DU侧设备故障和光模块故障。推测可能对端AAU供电问题或线路问题。


排障步骤二

利用OTDR进行DU——AAU段主干线路测试。(两个WDM复用器之间的线路)

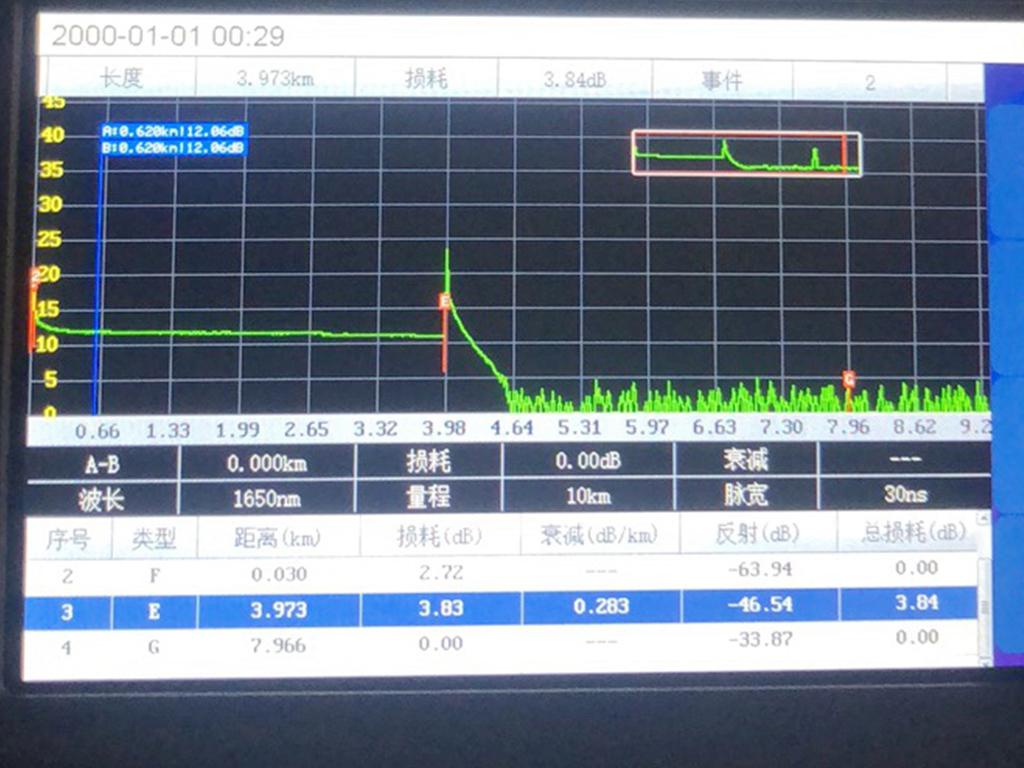

测试结果如上图,主干线路总长为3.973km,无异常损耗点和断点,排除主干线路故障。于是定位故障点在AAU侧。需到AAU侧做进一步排查。后经AAU侧的故障排摸,发现为一跳纤问题,经常插拔导致接头损坏,更换该跳纤,即解决了上述问题。三个小区5G信号线路恢复。


测试总结


在测试完成后,光维小组和运营商一起回顾了测试过程,并总结该仪表的适用场景。

在现场测试交流过程中,发现5G前传综合测试仪特别适用于下列几个前传的装维场景:


1)波分前传工程验收

在前传验收时,收集AAU和DU侧的两个波分复用器的支路侧和合路侧,各个波的光功率数据,收集合路光纤的OTDR的曲线数据。为工程验收提交可靠的数据。


2)波分前传光纤资源管理

在工程验收或巡检时,仪表将光纤的数据全部收集上传云后台。在故障时,一线运维人员只需将仪表接入,测试数据自动上报到云后台。后台自动比对当前和历史数据,轻松定位故障点。


3)5G规模布署后的巡检或故障定位

5G波分合路的一根光纤将连接3个小区到6个小区。采用传统仪表,所有小区都将中断,影响大量用户。


现阶段处于5G建设初期,在建设维护过程中大部分都是断开线路测试。而当5G铺设逐步完善,断开线路测试可能影响大片用户的5G通信,无疑会造成较差的用户体验。采用光维仪表串接,只有瞬间的中断,并且测试速度大幅度加快,可大幅度避免小区掉线的风险。因此,光维5G前传综合测试仪必定会成为5G前传基础运维的最佳助手。
