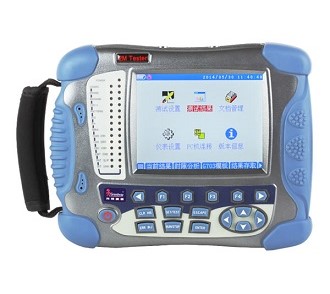

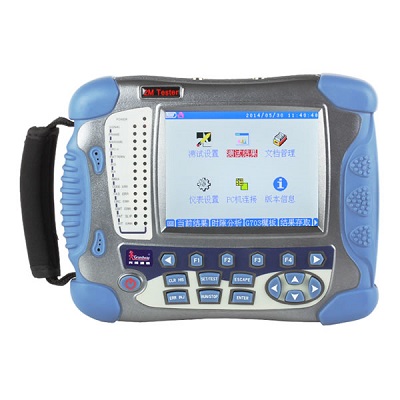

TLP-3A 2M误码测试仪
GRANDWAY
TLP-3A 2M误码测试仪主要用于测量通信线路的误码率和分析线路故障及原因。直接给出误码率、误码个数等测试结果，可直方图显示，自动定时测试，可方便地完成对2M系统，N×64K信道传输参数测量及日常维护测试。
产品资料
相关软件
用户手册
资质认证
全中文菜单，彩色大屏幕显示，操作简便
具有告警、误码直方图分析
可定时开启、关闭进行测试
可进行多任务工作（可以边测试边翻阅以前的记录）
高达7个测试设置存储，435个测试结果存储，并可进行掉电记忆
可通过USB接口与PC机通信，实现在微机上存储，打印测试数据
2M在线、离线测试；直通测试
2Mbit/s成帧和非成帧信号发生和接收、N×64kbit/s通道误码性能测试
信号丢失、AIS告警、帧远端告警、复帧远端告警、帧失步、图案失步告警测试
比特误码、编码误码、帧误码、CRC误码、E比特误码性能测试
多种误码和告警插入
帧、时隙、信令分析
音频测试；语音监听
自动保护倒换时间测试
图案滑动测试；环路延时测试
抖动测试（选件）
线路信号电平、频率测试
话路通道信号电平、频率测试
三种输入方式（终接、桥接、监测）
三种时钟选择（内部、外部、提取）
ITU G.821、M2100、G.826误码性能分析
抖动测试（选件）
G.703同向64K测试（选件）
帧中继（选件）
| 项目 | 参数 |
| 信号输入速率 | 2048kbit/s ± 100ppm（G.703要求±50PPM） |
| 信号编码 | HDB3、AMI |
| 输入抖动容限 | 10UI 20Hz～2.4kHz; 0.5UI 18k～100kHz |
| 输入均衡特性 | 衰减符合频率的平方根规律，在1024kHz 处衰减在0～6dB范围内 |
| 信号结构 | 非帧结构；帧结构：PCM30、PCM31、PCM30CRC、PCM31CRC |
| 测试图案 | 2E6-1、2E9-1、2E11-1、2E15-1、2E20-1、2E23-1、人工码 |
| 误码插入 | 无，单个，比例插入10-1～10-7 |
| 其它参数 | |
| 交流电 | AC220V 50Hz |
| AC适配器输出 | DC 9V 2A |
| 充电电池 | 4000mAh；7.2V 可充电锂电池 |
| 电池工作时间 | 5小时 |
| 电池充电时间 | 关机时充电3小时；开机时充电12小时 |
| 操作温度 | 0～40℃ |
| 储藏温度 | -30～+70℃ |
| 湿度 | 5%～90%非凝结 |
| 体积（长×宽×高） | 200×160×42mm |
| 重量 | 0.95kg |
